DrawingDatasheet
compare
8Ω
4Ω
21.0 In
Alternative/Current Model:
21NLW9001
- 98 dB SPL 1W / 1m average sensitivity
- 135 mm (5.3 in) split winding four layers ISV copper coil
- 3600 W program power handling
- Carbon fiber reinforced treated cellulose cone
- Triple Silicon Spider (TSS) improves excursion control and linearity even in extreme
- loading and SPL conditions
- Single Demodulating Ring (SDR) for lower distortion
- Low noise cooling design for very low power compression
- Suitable for bandpass and horn loaded subwoofer designs
- ISV - Interleaved Sandwich Voice Coil
- SDR - Single Demodulating Ring
- TSS - Triple Silicon Spider

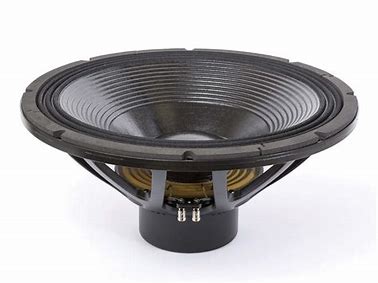

O 21NLW9601 é um transdutor de alto desempenho de neodímio de 21 polegadas. É a evolução do alto-falante 21NLW9600. O transdutor é adequado para alta carga, carregamento de buzina de frequência ultrabaixa, bem como designs de subwoofer passa-banda. Para obter os melhores resultados, o amplificador recomendado amplifier deve ser capaz de fornecer 3600 Watt de potência de programa sem cortar. No coração dos transdutores está o Triple Silicon Spider (TSS) aprimorado que permite que o 21NLW9601 seja capaz de controlar a massa em movimento com linearidade excepcional, mostrando uma estabilidade excepcional dos valores dos parâmetros mecânicos a longo prazo. Os recursos de design do transdutor incluem um sistema de suspensão de grande deslocamento de alto desempenho para melhor controle do cone, mesmo em um nível muito alto de correspondência de SPL. A bobina de voz de cobre ISV de 5,3" de última geração de diâmetro mostra um enrolamento dividido interno-externo, design de quatro camadas, permitindo que o 21NLW9601 lide com até 3600W de potência do programa. O fator de força Bl, bem como todos os parâmetros eletrodinâmicos, são lineares dentro da faixa de trabalho. Isso, juntamente com o comportamento de alta excursão - 70 mm antes do dano, ±14 mm linear Xmax - torna o 21NLW9601 um transdutor altamente dinâmico e de distorção extremamente baixa. A já baixa distorção e a qualidade do som são aprimoradas ainda mais por um anel demodulador único de alumínio (tecnologia SDR) que achata a impedância e a fase com uma transferência de energia constante. O 21NLW9601 foi desenvolvido após intensa simulação e testes de FEA e fluidodinâmica, com foco na dissipação do calor gerado pela poderosa bobina de 5,3". Foi dada atenção especial à otimização do fluxo de ar na lacuna sem introduzir ruído audível. Um difrator de ar especial de material de baixa densidade colocado na placa traseira atua como um sistema de resfriamento, aumentando a capacidade de manuseio de energia e diminuindo o valor de compressão de energia. A redução de peso foi um aspecto chave do desenvolvimento do 21NLW9601, resultando em um valor líquido de 14 kg (30,9b). O cone com nervuras retas reforçado com fibra de carbono mostra um tratamento de resina patenteado para maior resistência da polpa e propriedades repelentes à água. Um revestimento especial aplicado nas placas superior e traseira torna o transdutor muito mais resistente aos efeitos corrosivos dos sais e da oxidação.
Resposta de frequência
Curva de impedância
Especificações Projetar Parâmetros Informações de montagem e envio
- Diâmetro nominal533 mm ( pol.)
- Impedância nominal8 Ω
- Impedância mínima7.9 Ω
- Manuseio de potência nominal11800 W
- Manuseio contínuo de energia23600 W
- Sensibilidade398.0 dB
- Faixa de frequência25 - 2000 Hz
- Diâmetro da bobina de voz135 mm (5,3 polegadas)
- Material de enrolamentocobre
- Teste de 2 horas feito com sinal de ruído rosa contínuo dentro da faixa Fs-10Fs. Potência calculada na impedância mínima nominal. Alto-falante ao ar livre.
- O programa contínuo de inicialização é definido como 3 dB maior que a classificação nominal.
- A tensão RMS aplicada é definida como 2.83 V para impedância nominal de 8 ohms.
